레이저 조각기 사용법 #6. - RDWorks Cut Property Bar -

* 본 내용은 '초보 메이커를 위한 메이크 가이드북(박준홍, 2018)'의 내용 중 일부입니다.*

​

메이커 스페이스, 무한상상실에서 레이저 조각기를 사용하기 위해서는 프로그램을 알아야합니다. Rdworks와 LaserCAD,

Lasercut 등 다양한 프로그램이 있습니다. 그 중에서 RDWorks 프로그램의 '시스템 바'에 대하여 소개합니다.

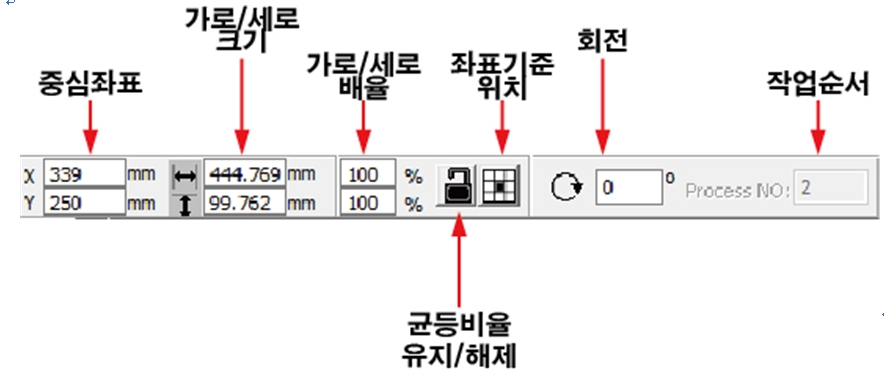

Cut Property Bar에서는 객체의 좌표, 크기, 작업순서를 설정할 수 있습니다.

① 중심좌표: 선택한 객체의 좌표를 알려줍니다. 일반적으로 객체의 중심이지만 ‘좌표기준위치’를 변경하면 중심좌표의 위치가 드르게 표시됩니다.

② 가로/세로 크기: mm단위로 표시됩니다. 선택한 객체의 크기를 알 수 있습니다. 레이저 조각기를 처음 사용하는 경우 화면에 보이는 크기를 출력크기로 인식하는 사용자가 있습니다. 화면에 보이는 크기는 확대 또는 축소가 되기 때문에 정확한 크기는 아닙니다. 화면에 숫자로 표시된 크기가 진짜 객체의 크기입니다.

③ 가로/세로 배율: 객체의 크기를 변경할 때 크기 값을 이용하여 변경할 수 있지만 배율을 이용하여 변경할 수 있습니다.

④ 균등비율 유지/해제: 열쇠모양으로 되어 있습니다. 열쇠가 열려있다면 가로, 세로의 크기 또는 배율을 달르게 입력할 수 있습니다. 그러나 열쇠가 잠겨있다면 가로 또는 세로의 크기 값 또는 배율을 변경하면 비율을 유지하는 상태의 값을 자동으로 입력하게 됩니다.

⑤ 좌표기준위치: 중심좌표를 표시할 위치를 사용자가 선택할 수 있습니다. 이 명령은 객체가 선택된 상태에서 사용할 수 있습니다. 기준위치를 바꾸게 되면 중심위치 좌표가 바뀐 좌표로 표시됩니다.



⑥ 회전: 선택한 객체를 회전시킬 수 있습니다. 회전은 반시계 방향으로 회전하게 됩니다.

⑦ 작업순서: 객체를 선택하면 화면에 숫자로 표시됩니다. 이 숫자는 작업순서를 나타냅니다. 사용자가 값을 입력하면 입력한 값이 선택한 객체의 작업 순서가 됩니다.
